风机阀门联动箱DL107

作者:       来源:       发布日期:2017-04-25

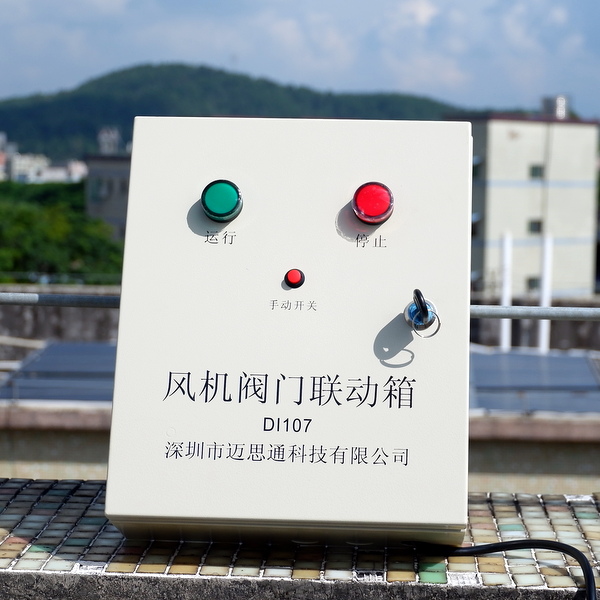

风机阀门联动箱DL107

产品参数

DL107 是工业现场远程控制防爆排气扇或工业电磁阀的联动控制机构,连接在RS485总线回路上与ZX212及SC910N工业气体报警器配合使用,面板上设有手动控制开关,达到灵活联动的目的。需外接220v交流电源,可联动交流380V三相风机
使用说明:

联动箱模块上的R+R-RARB 端口与报警控制器的R+R-RARB接口对应连接。

按键功能描述:
Set:设置键 进入设置,或进行数码位的左、中、右移位操作;
ENTER:确定键 用于确定操作,返回,上锁;
UP:向上键 用于改变数字的大小
DOWN:查询键 条目查询操作
数码管通用状态,单位数字高亮,其余两位普亮,为可编缉状态,通过向上键UP可改变高亮的数字编号;数字全部高亮,为已确定刚刚进行的设置;全部普亮,为可查询状态,通过向下键DOWN可查询不同条目。
端口描述:
K1:无源常开端口,报警时闭合。
K2:无源脉冲端口,报警时闭合约两秒后断开。
K3:信号输入端口,用于接收外设开关信号。
燃气报警器联动器

...
设置步骤如下: 按下set设置键,此时点亮数码管显示 如左图:
...
继续反复按下set设置键选中操作位,高亮显示的位即是选中的位,输入密码:730; 按kbd>set设置键移动,按UP向上键设置数字,按ENTER确定键后,显示三位数字都变亮,如左图
...
ENTER确定键后,显示三位数字000都变亮,如左图,再按set设置键进入编辑状态,

...
继续反复按下set设置键选中操作位,高亮显示的位即是选中的位,输入关联探测器号码,如:10; 按设置键移动,按UP向上键设置数字,如左图
...
ENTER确定键后使两位数字高亮,如左图
...
再按ENTER确定键显示---

...
第一个探测器编码10号设置完成。若还需要输入第二个探测器,例如20号探测器:按Set设置键移动,按UP向上键设置数字为20,如左图
...
按再按ENTER确定键后使两位数字高亮
...
再按ENTER确定键,显示--- ,第二个探测器编码20号设置完成。

设置完成后,可以反复按DOWN查询键进行循环查询。

...
若查询后发现有编码错误。如“10号”编码改为 “30号”。
Set设置键移动,按向上键设置数字为30,如左图
...
ENTER确定键后使两位数字高亮,再按ENTER确定键,显示- -
修改完成。

...
若查询后发现有编码需要删除。
例如删除20号。
Set设置键移动,按UP向上键设置数字为00,如左图 , 按ENTER确定键后使两位数字高, 再按ENTER确定键,显示- -
删除完成。

...
退出:按ENTER确定键返回菜单界面。
再按ENTER确定键退出,此时显示屏灭,开始运行。
