概述

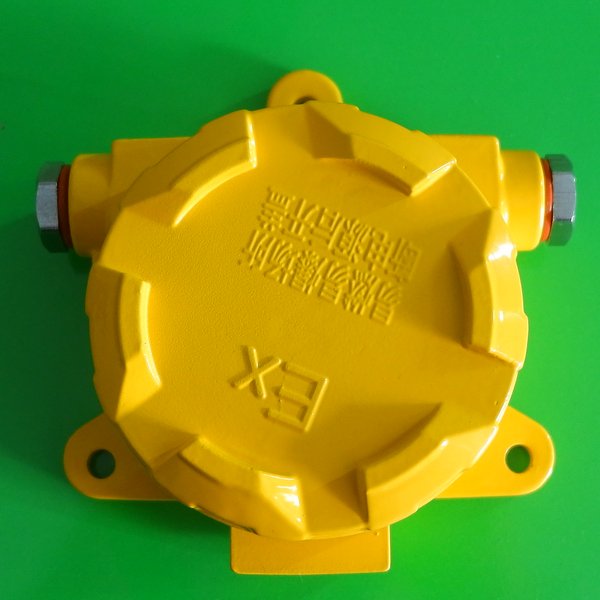

DL-208联动控制器是由深圳市迈思通科技有限公司研发生产的。主要与本公司出品的总线制可燃气体报警系统配套使用，一般用于最多16个可燃气体探测器点的控制逻辑远程联机（RS－485串行口），具有1路脉宽为2秒的继电器触点信号和1路无源常开触点输出。该产品的外壳采用的是铝合金防爆外壳，具有防爆功能、性能稳定、可靠性高、用途广泛、使用方便等多方面优势。可控制脉冲阀，又可控制排风扇、报警灯、警号等。广泛用于化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体产生、储存、使用等室内外易泄漏危险场所。

主要技术指标：

型号	DL-208
电源电压	DC 24V±10%
控制方式	RS-485总线
最大工作电流	25mA ～ 48mA（动作时）
触点容量	5A
存储温度	-10℃～55℃
环境湿度	93%RH
接入可燃气体探测器路数	16
接入可燃气体探测器地址	1~16或者17~32

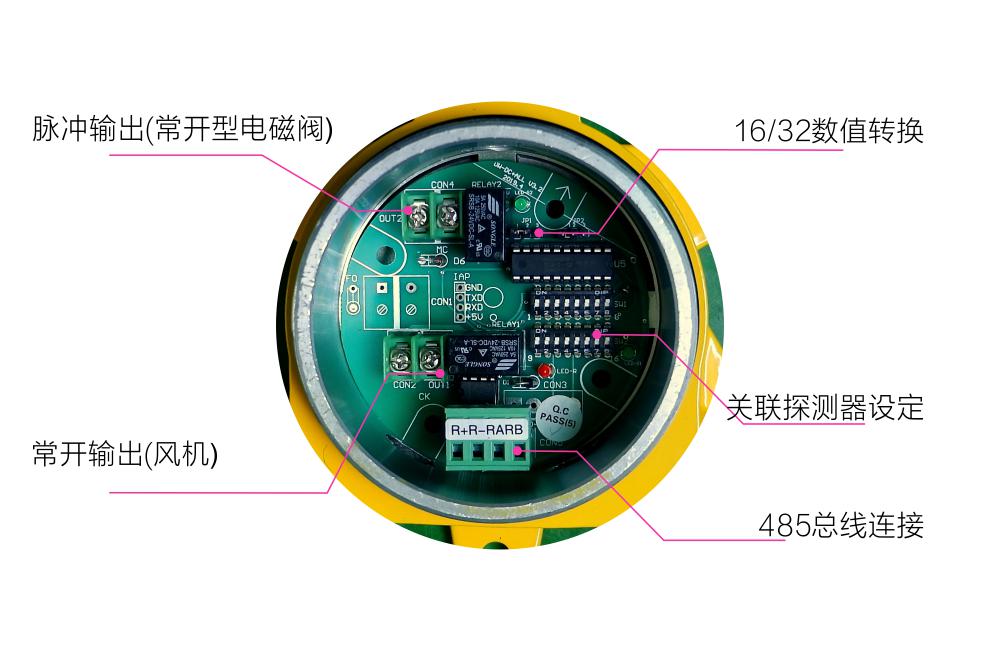

内电路各功能部分定义图：



跳线设置定义

JP1	SW	功          能
1、2	SW1	接收 1# 探测器～8# 探测器控制
1、2	SW2	接收 9# 探测器～16# 探测器控制
2、3	SW1	接收 17# 探测器～24# 探测器控制
2、3	SW2	接收 25# 探测器～32# 探测器控制

安装、调试

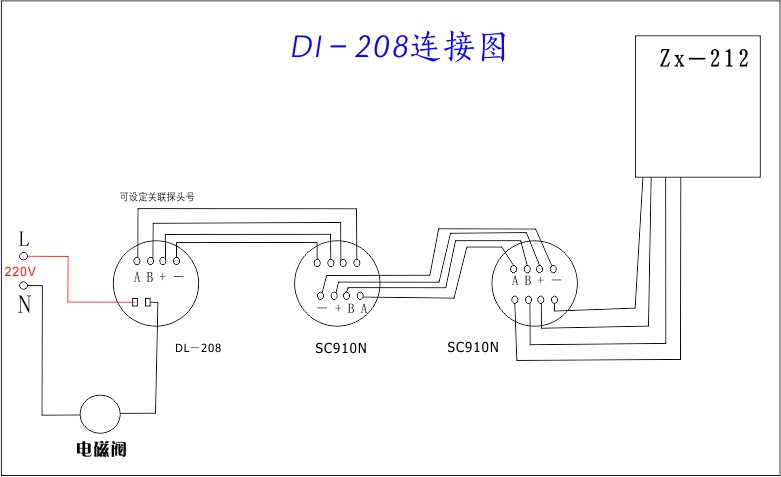

1. 外接电源、通信线

上图所示电路板中的接线端子CON5 的O+（R+） 和 O-（R-） 分别接 24V 交流的正极和负极，给设备提供电源。

上图所示电路板中的接线端子CON5 的RA和RB分别接可燃气体控制系统中的RS-485总线所对应接线定义。

2. 外接控制线

该设备的控制输出为无源常开接点，相当于一个开关。因此必须外接电源（交直流视被控设备选择）与被控设备串联。当所辖可燃气体探测器超标报警时，继电器接点自动闭合。

3. 跳线端子 JP1跳线与拨码开关SW1、SW2的对应关系

3.1、跳线端子 JP1的1-2短接

拨码开关SW1的1#～８#，分别响应1#～8#探测器报警；

拨码开关SW2的1#～８#，分别响应9#～16#探测器报警。

4. 跳线端子 JP1的2-3短接

拨码开关SW1的1#～８#，分别响应17#～24#探测器报警；

拨码开关SW2的1#～８#，分别响应25#～32#探测器报警。

5. 拨码开关功能“有效”的拨动方法

拨上去（ON）有效。

6. 继电器Relay1是常开接点，适合控制排风扇、引风机、报警灯、直动阀门等。

Relay2是瞬时接点（脉宽2秒），探头报警时，接点闭合1～2秒后自动打开，适合接脉冲阀。

7. 注意事项

32个点按拨码开关分成4组，第一组跟随1~8号报警产生动作。第二组跟随9~16号报警产生动作。第三组跟随17~24号报警产生动作。第四组跟随25~32号报警产生动作。通常一组内可以多选，其余组必须关闭！

8. 因为是公用端口，所以必须上下对应方可两组多选，比如需要1号和9号都动作，这两点均可设置。而需要1号动作9号不动，或者反过来，只设置其中任一组。

9.  安装时，防爆外壳要接地，以保安全。

10.  触点容量为 5A，如果被控设备功率超过 1000W （交流），需加扩容继电器或交流接触器。
