迈思通可燃气体探测器ZX-212,SC910N怎么接线?

作者:       来源:       发布日期:2017-10-11

线材选择

深圳迈思通科技线材选择

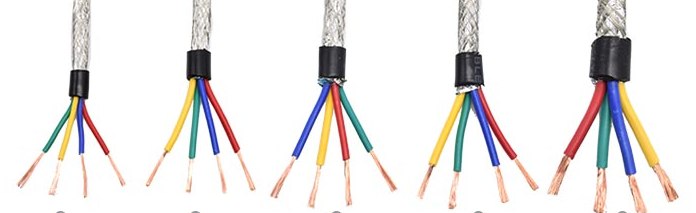

      应选择4芯RVVP线,RVVP是一种软导体PVC绝缘线外加屏蔽层和PVC护套的电缆;屏蔽层能让数据通讯过程中较少受到环境的干扰。

    注:根据线长选择适当的线径,以免内阻过大压降过大造成供电不足,具体数值查线材厂家数据。

设备连接

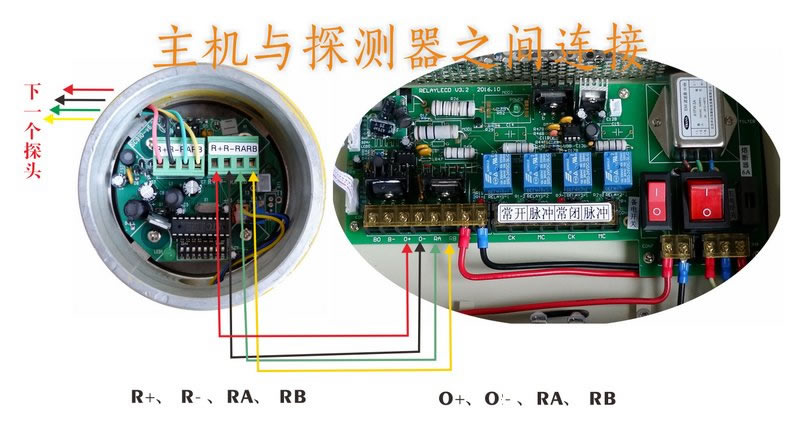

连接将左图中探测器4个端子A/B+/-;与右边控制板的端子一一对应,最好用带屏蔽的RVVP4芯线,确保信号在传输中不受干扰迈思通燃气探测器接线

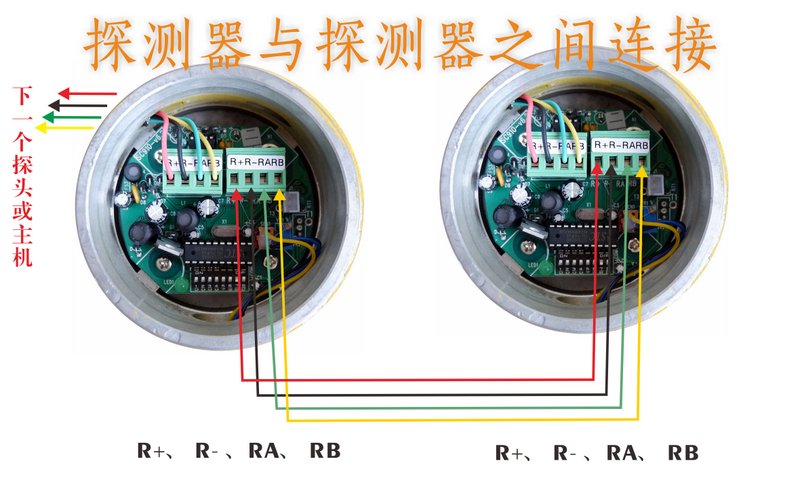

迈思通燃气探测器接线探测器之间的连接

迈思通可燃气体探测器ZX-212,SC910N怎么接线?

迈思通气体探测器怎么连接220V电磁阀?

新安装的迈思通可燃气体探测器ZX-212,SC910N怎么调试?

迈思通燃气探测器接线
请关注我公司微信号:"szmsn-",中文“深圳迈思通科技”,或扫描下图二维码: 深圳迈思通科技公众二维码
